插入式電磁流量計如何在安裝時保證精度

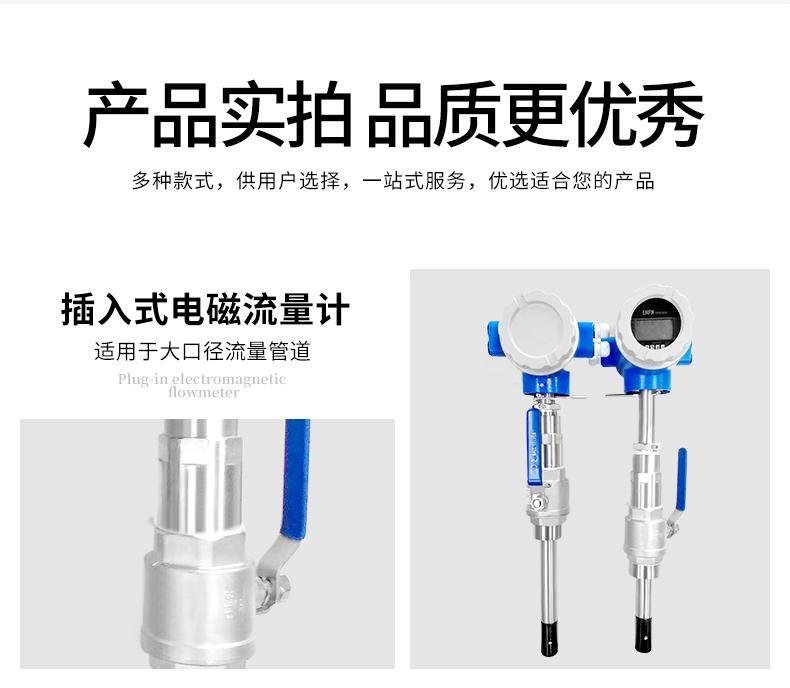

插入式電磁流量計由插入式電磁流量計傳感器和插入式電磁流量計轉換器配套組成，用來測量導電的液體的流量，尤其適用於大口徑的管道測量。插入式電磁流量計廣泛應用於石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保汙水總量控製、造紙、醫藥、食品等工、農業部門的工藝過程流量測量和控製。 為了保證插入式電磁流量計的精確度，在安裝時要注意哪些方麵的工作呢？下麵為大家簡單分析一下。

1、保證足夠直管段長度。

  被測流體在方向、管徑以及閥門開度發生變化時，會產生渦流和流場畸變，這樣會對流量計傳感器電極的測量產生影響，從而影響儀表的精度。所以在安裝插入式電磁流量計時要盡可能地離開彎管、手閥、調節閥等部件一定距離。

2、盡量避開幹擾源

  為了保障測量精度，流量計傳感器應避免在容易產生真空、氣體、渦流等地方安裝，傳感器與智能變送器之間的通訊電纜要避開電動機等強電設備，同時要注意盡量避開有磁場、強震、電流信號等幹擾源。

3、保證流體與傳感器磁場的垂直度

  在管道開孔安裝取壓短管時，應注意與流體保持垂直，要求焊接後短管軸線與管道軸線夾角為90°，且法蘭短管連接的延長線垂直通過管截麵的圓心，這樣能保證流體與磁場垂直，從而保證流量計的測量精度。

4、保證傳感器正確的插入深度

  由於流體在管道中的層流現象，靠近管壁的流體流速相對較慢，靠近管道中心的流體流速相對較快，根據計算管道的D/8處zui接近流體的平均速度。安裝時要計算管道的壁厚和法蘭管嘴的長度，確保傳感器的電極插深在D/8位置。不過也有少數安裝在管道的D/2位置，安裝前一定要認真研究說明書中的安裝說明。

5、保證良好的接地和電氣連接

   當流體切割磁力線產生流量信號時，以流體本身作為0電位，一個電極上產生正電勢，另一個電極上產生負電勢，不斷交替變化。因此，轉換器輸入端中點(信號電纜屏蔽層)須與流體共處於0電位且導通，這樣才能構成對稱的輸入回路。轉換器的輸入端中點通過傳感器輸出信號的接地點與被測流體電氣連通。由於傳感器的輸出信號很小，隻有幾毫伏，為了提高儀表抗幹擾能力，輸入回路中的0電位須接地。由於一般金屬管道都與大地連通流動介質通過金屬管道與大地電氣連接所以並不要求電磁流量計單獨設置接地裝置，尤其是小口徑電磁流量傳感器。如果是非金屬管道，就一定要和單獨的接地線連接。

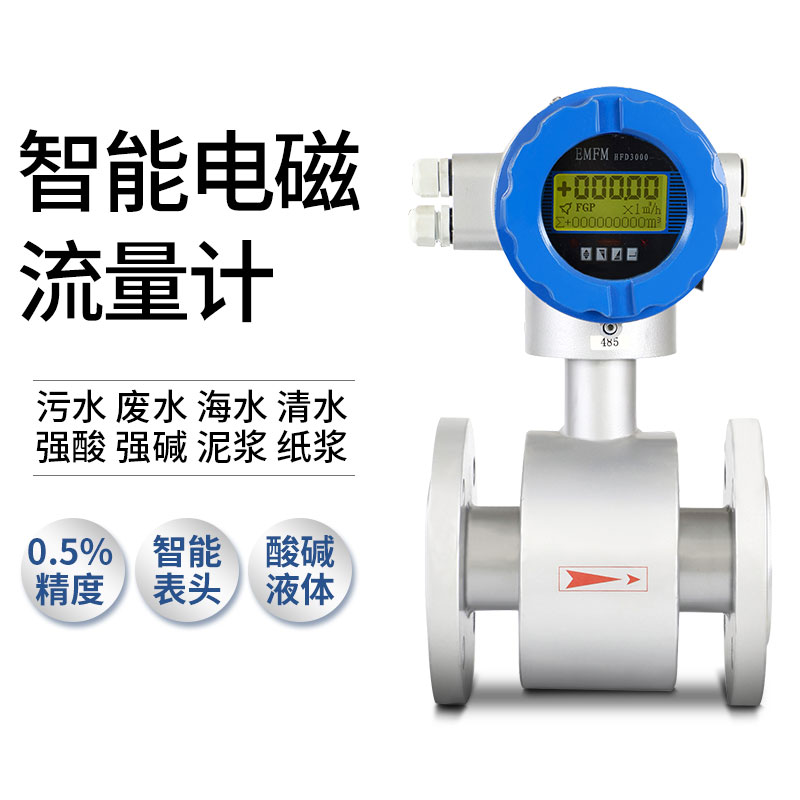

   插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種流體流量儀表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難，費用大等缺陷，根據尼庫拉磁(NIKURADS)原理，用電磁方法通過測量流體的平均流速，從而獲得流體的體積流量。特別是采用帶壓開孔、帶壓安裝技術後，插入式電磁流量計可在不停機（水）的情況下安裝，也可在鑄鐵管道，水泥管道上安裝。
